  MACCHINE A CONDENSAZIONE MOD. ECO

CARATTERISTICHE TECNICHE COSTRUTTIVE:

Le macchine sono costruite con profili speciali di alluminio anti corrodal.
Pannelli di tamponamento sono di tipo sandwich in alluminio e poliuretano e cosi’ pure le canalizzazioni isolate internamente, sono in alluminio o acciaio inox su specifica richiesta.
Evaporatori in rame alluminio sono protetti da speciale vernice anticorrosione.
Può essere a richiesta anche in aciaio inox. Lo stesso vale per i ventilatori.		   Macchina a condensazione serie ECO HT

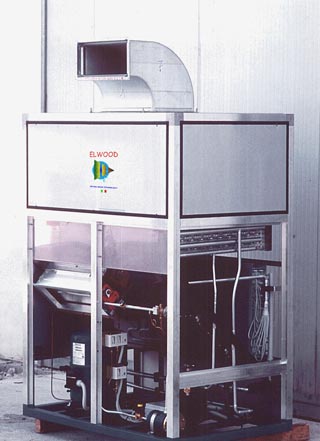

Macchina a
condensazione
serie ECO HT


Il quadro elettrico è separato dalla macchina ed eseguito in conformità alla normativa CE ed include le seguenti regolazioni elettroniche :
-
Unità : ECO 15 / 30
controllo a microprocessore
mod. CET R33 / I

ECO 50 / 75 / 100 / 150
CET R33 / E PLUS

-4 sonde legno   8 sonde legno
-1 sonda EMC   2 sonde EMC
24 programmi essiccazione legno completamente automatici

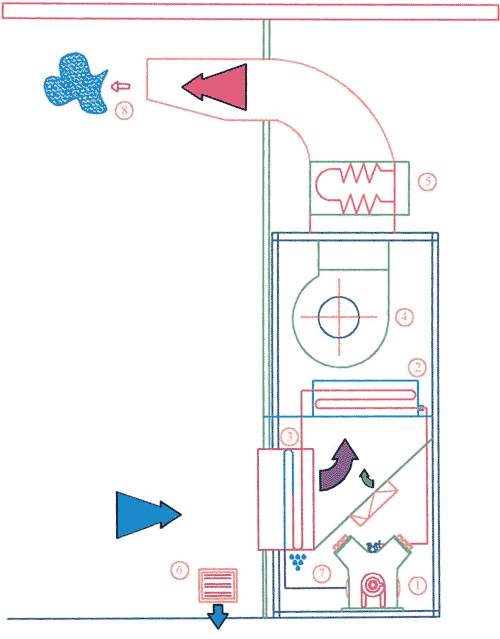

Schema di funzionamento di essicatoio a condensazione
Schema di funzionamento di essicatoio a condensazione

Legenda:
  1 - Compressor   5 - Auxiliary Heating
  2 - Condenser   6 - Dumper
  3 - Evaporator   7 - Water Outlet
  4 - Main Fun   8 - Humidifer

Macchina a condensazione   Test eseguiti nel nostro stabilimento
Controllo ad alta pressione del circuito refrigerante.
Carica dell’impianto funzionante con refrigerante R 134a.
Prova di buon funzionamento con il quadro elettrico allacciato.

Imballo e trasporto è a carico del cliente cosi’ pure la messa in funzione nella destinazione definitiva, se non con accordi diversi. Siamo comunque certamente a disposizione per istruire adeguatamente il personale ed i tecnici designati alla conduzione dell’impianto.

Condizioni di garanzia

La garanzia nei termini di tempo previsti dalla legge, comprende la sostituzione dei pezzi che si dovessero danneggiare , naturalmente franco nostro stabilimento. I nostri tecnici sono disponibili in caso di necessità ad intervenire presso la sede del cliente e i costi d’intervento verranno concordati di volta in volta.
Macchina a condensazione

Model
Nominal
compressor power
Main fan
Supplementary fan
Electric
heating
Drying capacity
Power
Main fan capacity
Power
Main fan capacity
Resinous wood
Hard wood
Kw
Hp
Kw
mc/h
Kw
mc/h
Kw
mc
mc
ECO 15 HT
3,7
5
2,2
7000
1,5 x 2
10.000
6
10
15
ECO 30 HT
7,4
10
3
10.000
1,5 x 2
12.000
9
20
30
ECO 50 HT
11
15
4
14.000
2,2 x 2
18.000
13,5
35
50
ECO 75 HT
18
25
5
20.000
1,5 x 2
18.000
18
50
75
ECO 100 HT
25
35
7,5
28.000
3 x 2
24.000
27
75
100
ECO 150 HT
37
50
11
42.000
3 x 4
48.000
41
100
150
